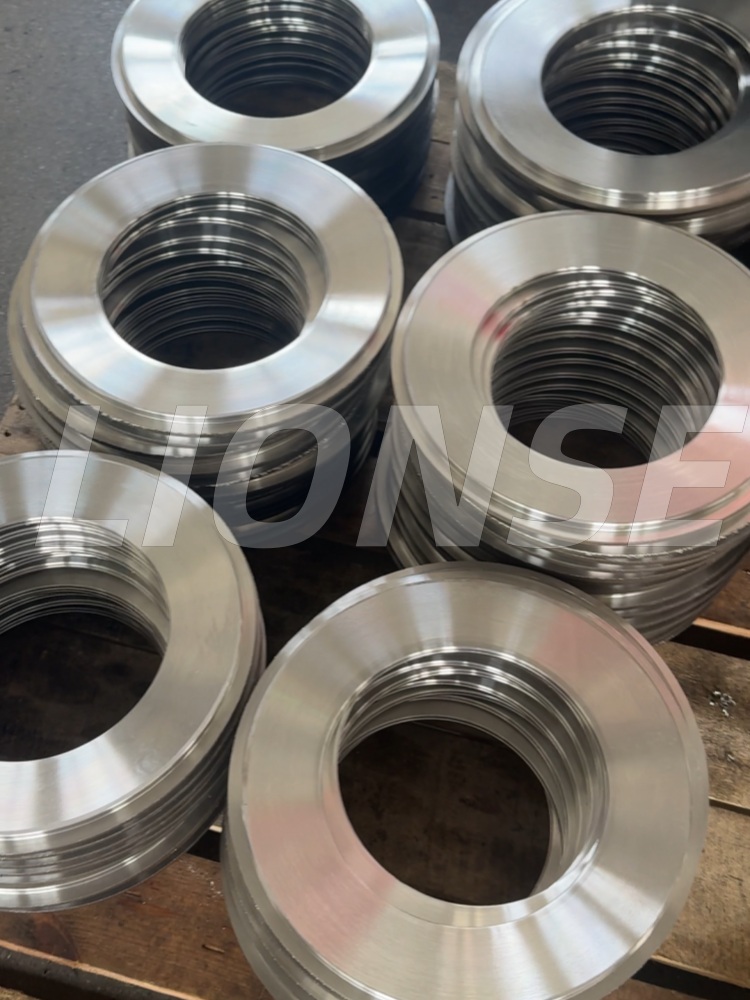

Pevné nerezové ploché tesneniasú široko používané vprírubypetrochemických, potrubných a tlakových nádob a môže zabezpečiť stabilný tesniaci výkon vo vysokotlakovom a vysokoteplotnom prostredí. Ponúkame prispôsobenie pre veľkosti a poskytujeme viacero možností materiálu, vrátanenehrdzavejúca oceľ, uhlíková oceľ, zliatina titánu a zliatiny na báze niklu. Najpoužívanejším a cenovo výhodným materiálom je však stálenehrdzavejúca oceľ. Aké sú teda ťažkosti pri skutočnom spracovaníploché tesnenia z nehrdzavejúcej ocele?
Austenitická nehrdzavejúca oceľ 304/316L má tendenciu počas rezania tvrdnúť. Vytvrdená vrstva urýchľuje opotrebovanie nástroja a môže spôsobiť praskliny na povrchu. Nesprávne parametre rezu problém zhoršujú.
Ako tesniaca zložka, rovinnosť a rovnobežnosťpevné ploché tesnenie z nehrdzavejúcej ocelepriamo určujú tesniaci účinok. Dokonca aj malé deformácie alebo nerovnosti môžu spôsobiť únik počas používania. Vzhľadom na tenkú hrúbku väčšiny tesnení (zvyčajne 1-5 mm) sú pri CNC obrábaní náchylné na deformáciu pod upínacou silou a rezným teplom. Je ťažké udržať konzistentnú rovinnosť po celom povrchu, najmä pre tesnenia s veľkým priemerom (priemer ≥100 mm), ktoré sú náchylnejšie na deformáciu v dôsledku nerovnomerného rozloženia napätia. Dosiahnutie tolerancie rovinnosti do 0,05 mm (bežná požiadavka na priemyselné tesnenie) si vyžaduje presné ovládanie metód upínania, rezných dráh a chladiacich systémov.
Vysoká húževnatosť nehrdzavejúcej ocele spôsobuje hromadenie ostria na hrotoch nástrojov, čo vedie k nízkej kvalite povrchu a rozmerovým chybám. Na obrábanie tenkých tesnení je potrebné starostlivo vybrať nástrojový materiál, povlak a tuhosť.
Nízka tepelná vodivosť koncentruje rezné teplo. Tepelná deformácia mení rovinnosť a rozmer. Príliš vysoký tlak chladiacej kvapaliny deformuje tenké tesnenia; nedostatočné chladenie urýchľuje poruchu nástroja.
Tenkýtesnenieje citlivý na reznú silu. Presnú toleranciu hrúbky (napr. ±0,02 mm) je ťažké stabilizovať. Neúplné odhrotovanie škrabancov na čelných plochách prírub; odihlovanie poškodzuje okraje.
Tesniaci povrch vyžaduje Ra ≤ 0,8 μm. Húževnatosť nehrdzavejúcej ocele sťažuje hladký povrch. Kritické aplikácie vyžadujú dodatočné leštenie/brúsenie, čím sa zvyšujú náklady a zložitosť procesu.
