Táto delená guľa slúži ako základná súčasť orbitových guľových ventilov. Presné CNC obrábanie z kovanej oceľovej tyče 20CrNiMo (AISI 8620) namiesto odliatku. CNC obrábaný orbitový guľový ventil slúži ako základná súčasť orbitových guľových ventilov. Skladá sa z hornej a dolnej polguľôčky, vyznačuje sa vysokou rozmerovou presnosťou s guľovým povrchom, vnútorným vŕtaním a otvormi na odľahčenie tlaku dotvorenými CNC sústružením-frézovaním. Tepelné spracovanie nauhličovaním a kalením je voliteľné na dosiahnutie povrchu odolného voči opotrebovaniu a húževnatého jadra pre podmienky s vysokým tlakom rázového zaťaženia.
Ako profesionálny výrobca v oblasti CNC obrábania môže Lionse poskytnúť vŕtané (s otvormi na uvoľnenie tlaku) aj nevŕtané verzie. Široko používaný v orbitálnych guľových ventiloch pre ropný, chemický a energetický priemysel.

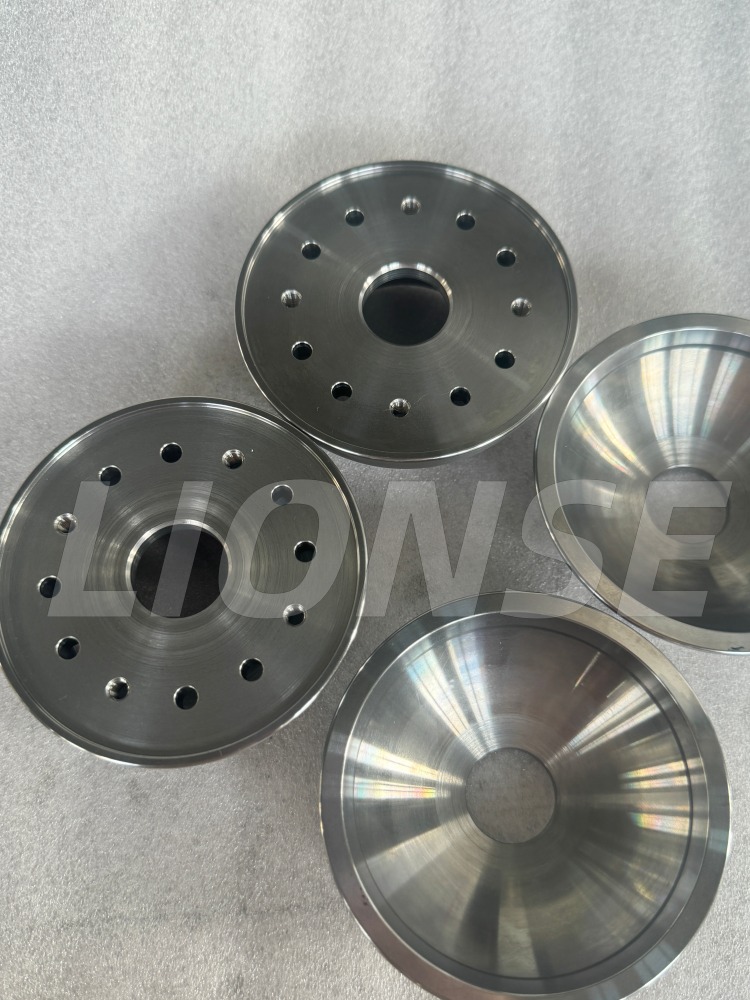

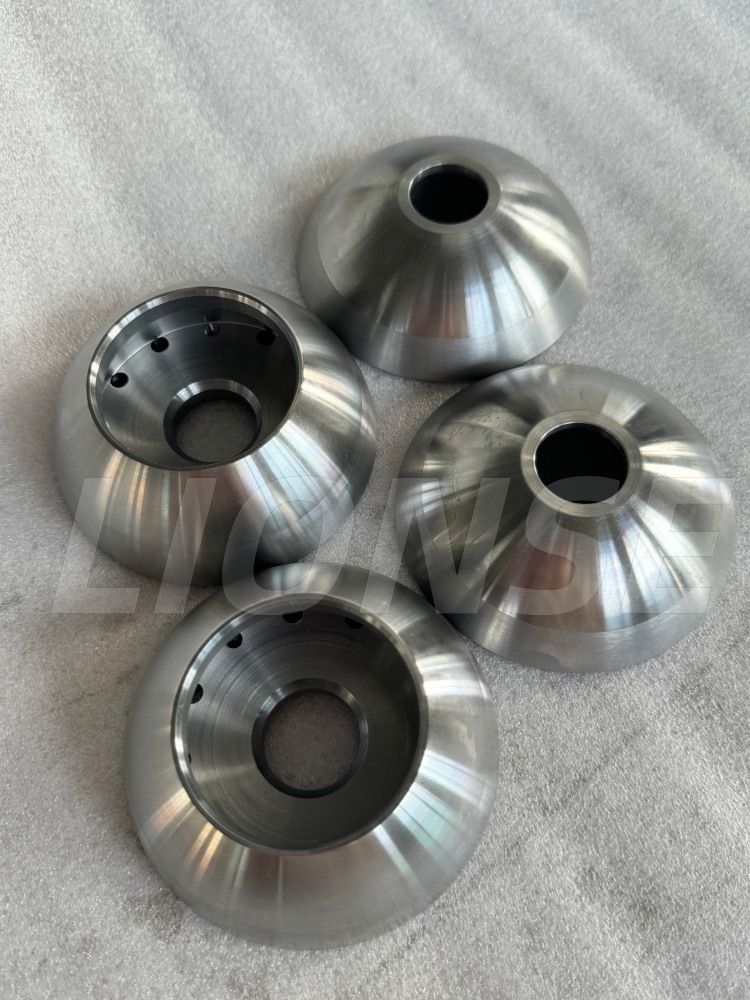

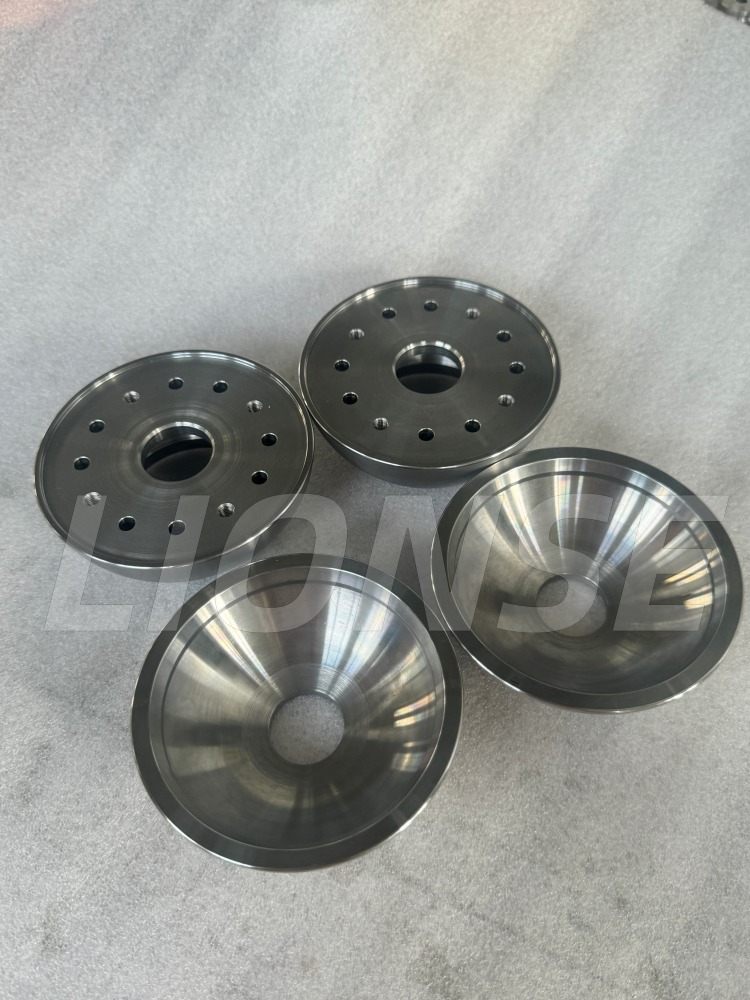

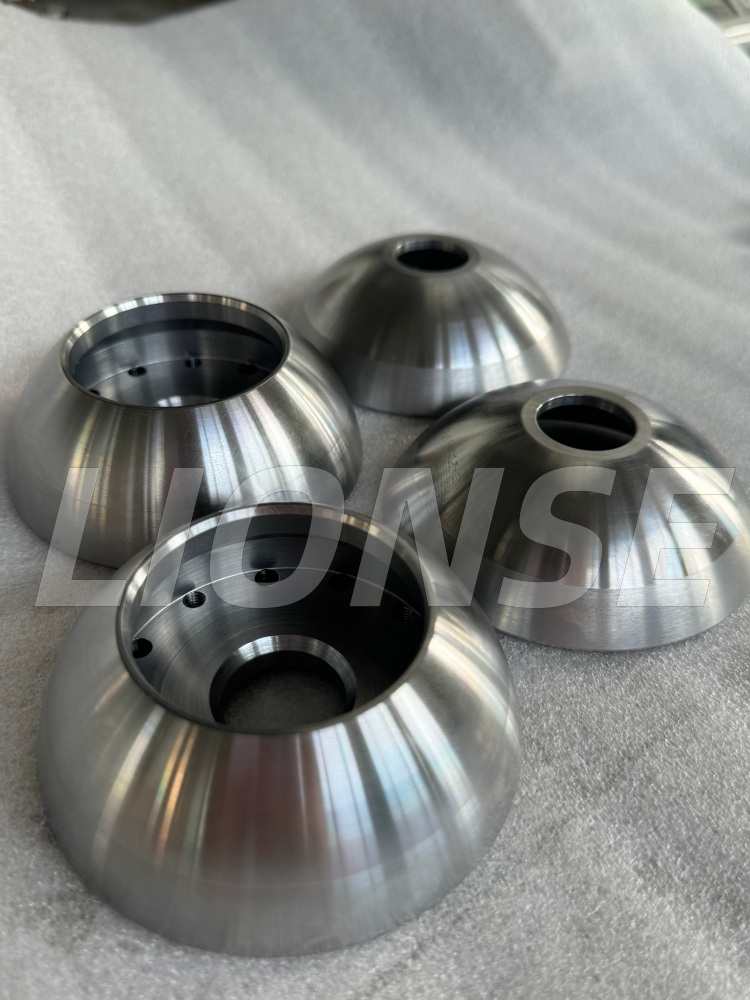

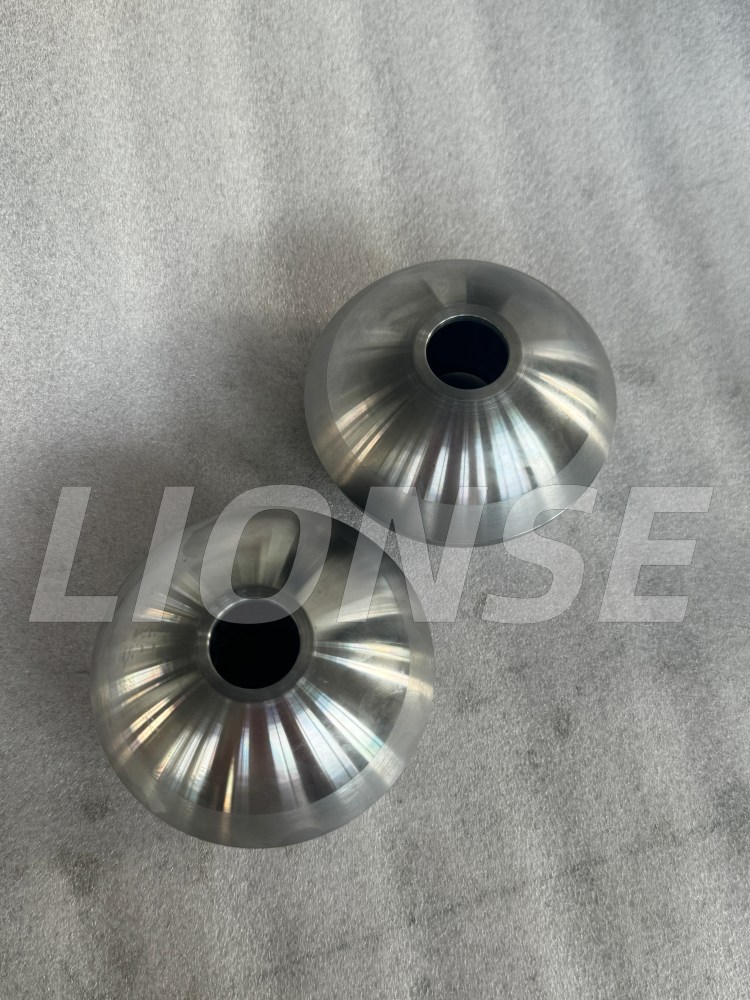

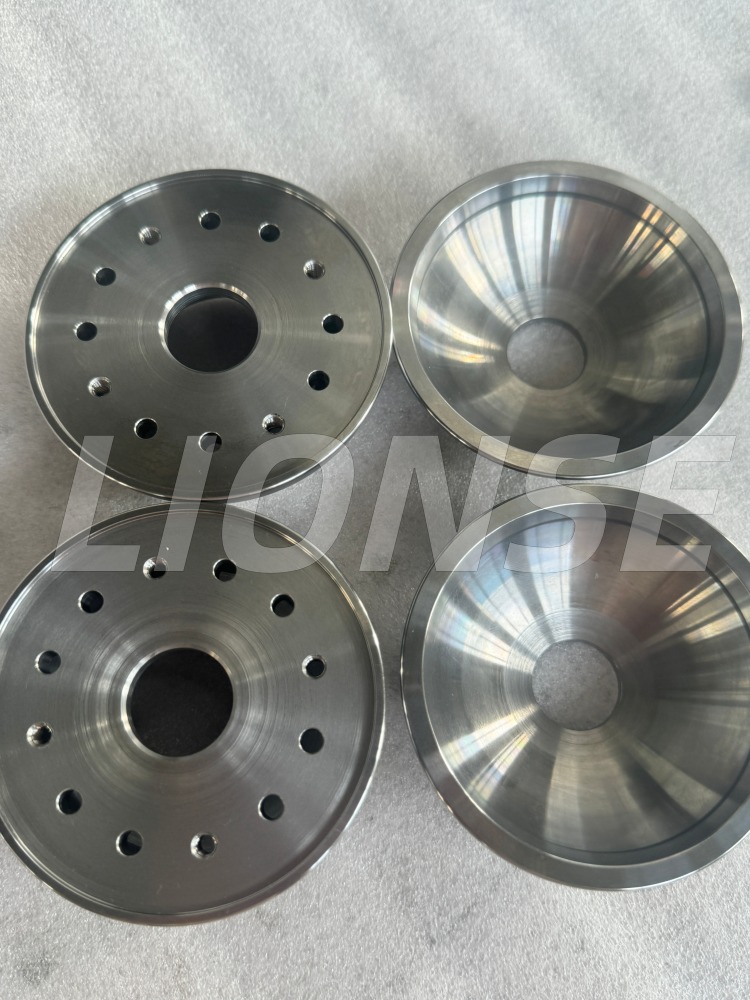

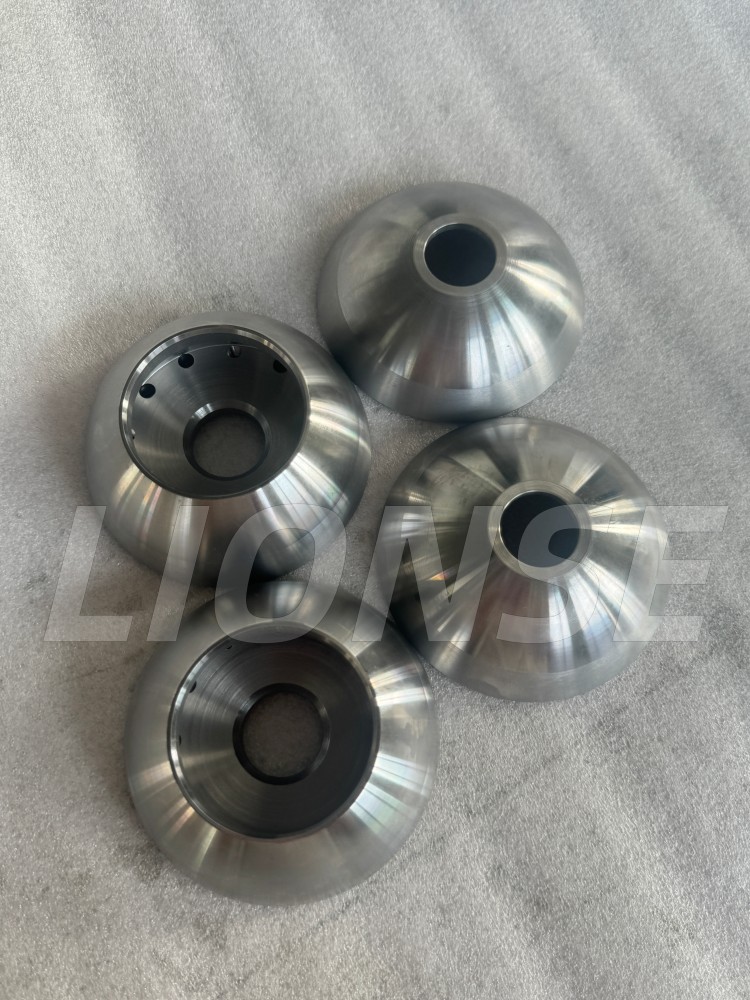

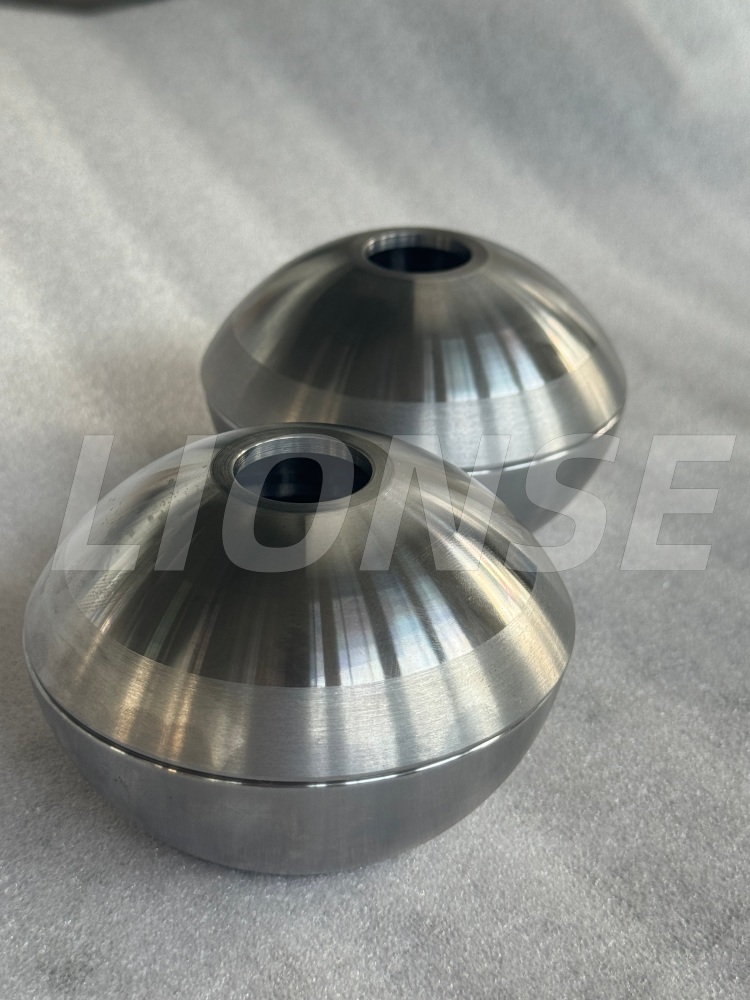

Presný CNC obrábaný orbitálny guľový ventil sa skladá z dvoch polguľových častí: hornej gule a spodnej gule. Guľový povrch, vnútorný otvor, umiestňovacie stupne a otvory na uvoľnenie tlaku sú všetky dokončené CNC sústružením-frézovaním s tesnou rozmerovou a sférickou geometrickou toleranciou. Ako cementačná oceľová súčasť je k dispozícii na následné tepelné spracovanie nauhličovaním a kalením. Po tepelnom spracovaní dosahuje tvrdosť povrchu HRC58‑62 pre vynikajúcu odolnosť proti opotrebovaniu a proti erózii, zatiaľ čo jadro si zachováva dobrú húževnatosť, aby odolalo vysokým tlakom a nárazovým pracovným podmienkam.
| Výrobný názov |
CNC obrábaný orbit guľový ventil |
| Materiálne schopnosti | 20CrNiMo (AISI 8620) |
| Značka |
LEV |
| Povrchová úprava |
Podľa požiadaviek zákazníka |
| Pôvod |
Qingdao, Čína |
V porovnaní s alternatívami na báze nehrdzavejúcej ocele (316L, duplexná oceľ 2205 so stelitovým tvrdým návarom) poskytuje 20CrNiMo (AISI8620) vynikajúci komplexný nákladový výkon pre presné CNC obrábané komponenty s delenou guľou orbitálneho guľového ventilu pre ropné, chemické a energetické služby.
Kovaná tyč 20CrNiMo je výrazne lacnejšia ako nehrdzavejúca oceľ 316L a duplexná oceľ 2205. Povrch odolný proti opotrebeniu sa dosahuje skôr tepelným spracovaním nauhličovaním a kalením, než spoliehaním sa na vysoko legovanú drahú základňu, čo znižuje náklady na surovinu na polotovary s delenými guľôčkami.
Tvrdo utesnené orbitové guľôčky kov na kov vyrobené z nehrdzavejúcej ocele vyžadujú na dosiahnutie odolnosti proti opotrebeniu HRC58‑62 prekrytie z kobaltovej zliatiny Stellite. Stelitový materiál je nákladný, naváranie vytvára vysokú mieru nepodarkovosti a vyžaduje časovo náročné opätovné opracovanie po zváraní.
Pre 20CrNiMo sa cieľová tvrdosť povrchu HRC58‑62 dosahuje iba osvedčeným nauhličovaním-kalením. Nie je potrebné žiadne zváranie natvrdo, čím sa znižujú veľké výrobné náklady a znižujú sa výrobné riziká.
20CrNiMo má v stave predbežného tepelného spracovania kované a žíhané strednú tvrdosť. Komplexné geometrie vrátane guľového tesniaceho povrchu, vnútorného otvoru, polohovacích nákružkov a otvorov na uvoľnenie tlaku možno efektívne a presne obrábať CNC. Opotrebenie nástroja je nižšie v porovnaní s tvrdými nerezovými triedami, čím sa skracuje čas obrábacieho cyklu a znižujú sa náklady na CNC spracovanie.
Spoločnosť LIONSE si v odvetví CNC obrábania vybudovala zaslúženú povesť pre kvalitu, spoľahlivosť, nákladovú efektívnosť a včasné dodanie. Aby sme splnili vaše očakávania týkajúce sa vašich projektov, náš tím mechanikov a inžinierov bude úzko spolupracovať vo všetkých fázach vývoja produktu, od prototypu až po výrobu. Uvedomujeme si, že každý projekt a jeho aplikácia sú jedinečné, preto každému zákazníkovi ponúkame osobité a zároveň praktické riešenie vrátane služieb precízneho obrábania a povrchových úprav na mieru.Kontaktujte násdnes a začnite vytvárať vaše diely.
Už viac ako 15 rokov je LIONSE celosvetovým dodávateľom v oblasti distribúcie titánových produktov, spracovania kovov a ložísk. Odvetvia, ktorým poskytujeme služby, zahŕňajú chirurgické implantáty a nástroje, automobilové diely, chemické zariadenia, výrobu energie, banské zariadenia, lietadlá, čerpadlá atď. LIONSE je váš spoľahlivý dodávateľ.
Všetky naše delené gule orbitového ventilu sú presne CNC opracované z kovanej oceľovej tyče, nie odlievanej. Guľový povrch, vnútorný otvor a otvory na uvoľnenie tlaku sú dokončené sústružným frézovaním, aby sa zaručila tesná tolerancia.
20CrNiMo zabraňuje drahému stelitovému zváraniu na tvrdo. Jeho surovina a celkové výrobné náklady sú nižšie pri nekorozívnom vysokotlakovom servise. Nehrdzavejúca oceľ s tvrdým povrchom je preferovaná pre korozívne médiá, ale s vyššími celkovými nákladmi.
áno. K dispozícii sú vŕtané verzie s otvormi na uvoľnenie tlaku, ako aj nevŕtané blanky, vyrobené presne podľa vášho výkresu.
